标题: 对歼-20的尺寸估计
本帖最后由 晨枫 于 2017-11-11 00:09 编辑 1 z; x" a' m+ R8 {5 l0 m5 D$ }& E
8 L" j: A4 d3 b8 A

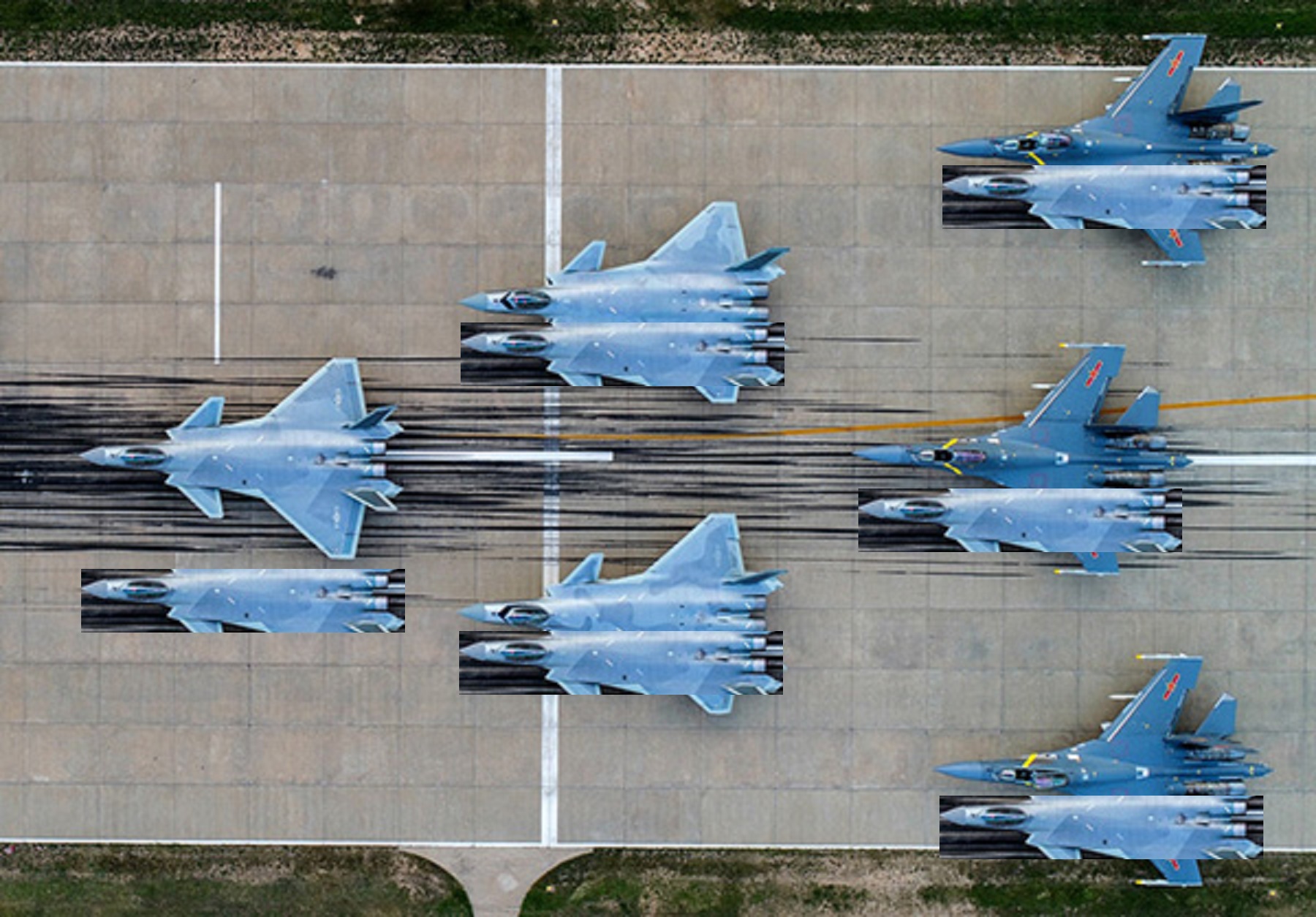

歼-20出来后，有各种尺寸和性能估计，难说到底有多靠谱。空军建军68周年时，公布了一张照片，不管是角度还是清晰度，可能是目前最靠谱的目测基准了：
4 f$ ^6 ]' S' K1 R& X
8 A7 F5 P" A' T: B* E+ ?* Yhttp://www.thepaper.cn/newsDetail_forward_1860054* w1 O1 q$ Z7 ~+ l
( d  a7 X% C# |/ N' }. ~* H

7 v: I" G1 ]4 i( T8 i. l! [$ I1 N, ]3 z' b- u; H& C
苏-27的尺寸是已知的：
  a  u# j4 D! q: r1 D0 p" x' S7 ^/ o# Q3 I. U$ F) |" z  D: S
长度：21.9米
! z8 S1 v% }  ?1 y' X6 Q9 e翼展：14.7米
1 R3 x2 ~$ p% k) o翼面积：62平方米6 a% f. D2 J- K' E3 J* k; K+ N

/ j9 L! \% b7 H5 h4 M$ a) r* A7 d以此为参照，比较歼-20，得出：( C  e3 ?$ G, `; Y; {% A
; x- ]; Q6 P* l1 U+ e" ?
长度：22.2米
# s1 g  Z, ?$ p" a翼展：12.47米9 I) R4 q4 L9 M2 t$ y0 `6 K# Q$ ?
翼面积：89.3平方米* N  i; i# ?& O/ O( _6 q( k, x
1 m  e" g+ g+ F1 L5 P% X
但看尺寸，还是难以判断空重、最大起飞重量和推力，所以无法可靠估计推重比、载弹量、燃油量、航程等。; W# P# g$ K4 c# R! ?8 |; y, h  e
! M' s3 g1 V0 f+ a& h( g+ K
比较F-22：
. g! I0 ?" O' a$ L
* {6 Y- [& w1 q" J" ]" g5 ]长度：18.92米. U$ m7 J, ?. x( T) h7 N
翼展：13.56米
) f! Y. u& w7 }* e. g( b! S' @; y  N翼面积：78平方米
- r5 y& M( k5 X8 T
