标题: 歼-35的尾钩 [打印本页]
作者: 晨枫    时间: 2025-7-9 09:18
标题: 歼-35的尾钩
本帖最后由 晨枫 于 2025-7-8 19:39 编辑   D4 s; K! ?' `" l9 a) c

' P/ ]7 P6 l- y6 ~
& t& D) }" T5 H! i* r

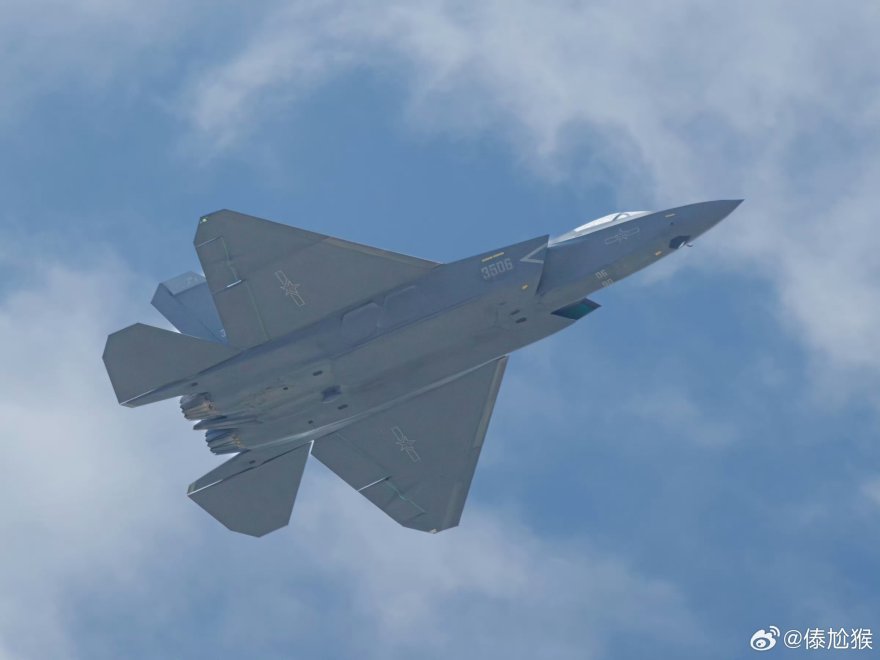

2 \% Y" _3 m% ~7 F" t. k" J6 S珠海航展上空军型歼-35展出后，现在海军型歼-35也公开展示了。海军型当然是要上舰的，必须有尾钩。从图片上看，歼-35的尾钩“隐藏”在双发的尾喷管之间，从隐身、阻力、挂钩方面，都大大优于F-35C。
4 ^2 O* J$ r) J) L' L
# n) o/ }9 S& X1 c; _1 u在研发初期，F-35C的尾钩曾经是大问题，在有经验的试飞员手里，在绝对没有任何摇晃的陆地试验设施上，也很难挂上钩。这是没法上舰的。后来，尾钩形状几经修改，才算解决了这个问题。- p# Q. H0 L2 o% U* W6 v

9 F6 O9 x3 M% ^% a3 q1 r问题出在F-35C的隐身和单发上。) K( ?) x& z: B. p4 X

( x0 T9 m- M+ n" A8 _尾钩越长越好，位置越后越好，拖在机尾后面，在离甲板很低的高度上“拖过”甲板，才容易挂上钩。但在飞行时，太突出的尾钩是个累赘。对于隐身的F-35C来说，尾钩的安装点越前越好，这样才好与隐身的气动外形整合，至少尾钩的末端不能在尾喷管之后。& O; E& N( A- a% u/ J

2 Z& w3 v$ {; z- V8 R$ O% o9 I$ E
" f' ^( A6 R6 w/ a4 s* J6 R% }) r+ z$ Y0 A7 H. E5 F% l
洛克希德在设计F-35C的时候，参考了F-18的尾钩设计，只是为安装位置调整了长度。以为这是成熟设计，结果造成早期的挂钩乌龙，被迫重新设计。
$ C% P4 V* J8 b  w. d
" G0 ^' V* J* q5 g4 Z. A3 R  R+ h6 z但F-35C的尾钩只能在钩子的形状上重新设计，安装点和尾钩长度都没法改，否则要推倒重来了。尾钩的受力很大，安装在这个位置是因为相关机框本来就是特别加强的。往前往后都要在内部的受力结构上重新设计，那麻烦就大了。
' r. m" ?6 h  ~2 [: u% g
, D: l  K( }- I8 W4 p# [, o3 Y但这个位置也决定了F-35C的尾钩长不了，下垂角度太“垂直”，容易在触地的时候向后反弹，影响挂钩。对比F-18，尾钩长度和角度都更加有利。触地的主要受力方向是前后的，较长而角度叫“浅”的尾钩向上的反弹较小，便于挂钩。
) \" Y( R( A) I0 L/ e/ ]2 T9 V, U$ P7 m  z5 S* o0 E. R
# S/ I* K$ \) \- O
# z+ M  o6 r- S: m7 h" b
F-35C后机身下那个鼓包就是收纳尾钩的地方
5 Z! v- t6 h* ]# g. g% D3 ~+ j& O9 M; m. v0 v
* X* b' i; L- }- i0 R4 o
0 Z+ Z8 V. \0 A$ e  ~! I
F-18E的尾钩就和歼-35相似。更加确切地说，是歼-35的尾钩和F-18E相似% l8 @3 N2 u( ]" w# t& Z

6 V: Q' a! q7 I  a* w( c6 V& l歼-35是双发，尾钩设计就容易借鉴F-18和其他双发战斗机的经验，完美避开F-35C的问题。与F-35C突出的尾钩结构相比，也不需要专门的“收纳包”以改善气动和隐身。这只是歼-35“双发福利”之一，两台中推的推力容易超过单台大推，可靠性更高，加减速更加敏捷，这些都是歼-35相对于F-35C的天生优点。' X9 P4 W1 q  n3 H2 T6 W, K

" g8 R4 `1 L2 {& ?/ @另一个细节：歼-35海军型的机翼应该加大了翼展和翼面积，所有后缘后退，与平尾有所重叠，需要在翼根切角。这与F-35C相对于F-35A是一样的。
) Q7 f% C! n& R7 A; B7 q1 k/ t' S  f. l  ^9 ~) s
: c$ _7 {8 f7 ]. y( P$ z
. B# Q: p  r4 f9 c& V" ~
) N9 K3 z+ S% J4 g# A) H

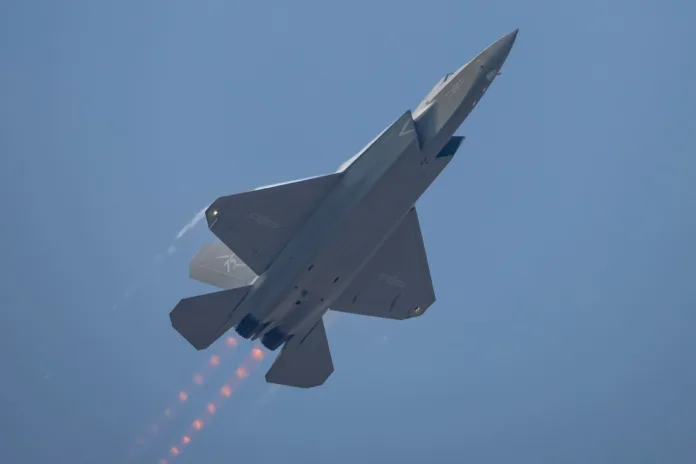

9 x9 {! u7 @2 U; x5 O  Z  z# a2 W上为海军型，有明显的机翼翼根后缘切角，下为珠海的空军型，机翼后缘与平尾有显著间隙
" ]! T3 A& J' U  a% C/ t3 _* J4 ~( i5 K; ], V0 X
希望九三阅兵的时候还能看到更多的歼-35和其他先进战斗机的细节。
作者: 五月    时间: 2025-7-9 12:58
本帖最后由 五月 于 2025-7-9 12:59 编辑
! b7 R% o4 _) `% s% `& m0 s6 W* F& \( c$ V6 p1 Z& E/ |& N$ n
歼35就像一个相亲男，每次相亲都朝桌上扔宝马钥匙，但是从来没见他开宝马来接人。
, `# S* Q7 I  j7 C  S. E
: p4 X8 h) }/ D& t: @! D6 F' M
6 Z1 t1 O' R7 D' z2 `1 n, c0 {* }' |, C6 n5 G
作者: 晨枫    时间: 2025-7-9 13:14
五月 发表于 2025-7-8 22:580 j2 i/ j, V+ `* e, C
歼35就像一个相亲男，每次相亲都朝桌上扔宝马钥匙，但是从来没见他开宝马来接人。

2 G: W) z  N2 v$ |; a希望这次是真的
作者: 蓦然回首    时间: 2025-7-9 13:42
第一张图片顺着尾钩往前看，机腹上那疙瘩是啥，龙勃透镜？空军版的就没有
作者: 晨枫    时间: 2025-7-9 13:45
蓦然回首 发表于 2025-7-8 23:42; _7 C5 J, D8 k
第一张图片顺着尾钩往前看，机腹上那疙瘩是啥，龙勃透镜？空军版的就没有 ...
6 m! p4 z4 o% r
好像是，这个我也不大懂
作者: 小赵    时间: 2025-7-10 00:49
昨天刚好看了一个中央电视台介绍歼十五T的起落架和尾钩的视频  O. c) y- m4 h. k! N, c
0 H; K  _* X5 S) ~( V" l
https://www.youtube.com/watch?v=45LZ408VsnU
- h1 G3 g7 u$ T0 C+ |6 N  U" W3 Z" p$ e$ e( Z% I1 i' P
有意思的是背景里有歼-35.
作者: 小赵    时间: 2025-7-10 01:19
本帖最后由 小赵 于 2025-7-10 01:29 编辑
+ F" L) M- a+ N) I& C- o  n
小赵 发表于 2025-7-10 00:495 n7 J' {3 {2 M, H- E% t: _, p
昨天刚好看了一个中央电视台介绍歼十五T的起落架和尾钩的视频
. P0 h# U$ i, I8 C7 O; q) Q7 T" `
https://www.youtube.com/watch?v=45LZ408Vs ...
& i( p) w7 e* D8 \5 J. d9 z3 j4 n3 ]

$ ~" E& a+ p. \$ P& }/ D, n; |看2分10秒处，有歼35的尾钩。我记不得如何上载图片了，只好分享一下google photo 不知大家看得到不。
$ _9 N' V2 o" p2 f( M4 S6 v( j; P* q; [/ Z2 w# A& Z

# ?  ?- \2 B9 ?7 F. F
) G0 x: ^% d) B& t+ w+ |1 h
, b% s9 G/ I' @( ~0 b) Lhttp://129.226.69.186/bbs/forum.php?mod=attachment&aid=MTE4MjIyfDVjYzIzZjliMDFlY2E3MDFkMjhjMmFmYjBmZWZjZTkxfDE3ODY3NzU0NDM%3D&request=yes&_f=.jpg
