标题: 杀鸡用牛刀，DIY杂物棚LED灯 [打印本页]

作者: chaos 时间: 2012-5-9 23:32
标题: 杀鸡用牛刀，DIY杂物棚LED灯
花园里的杂物棚没有电，虽然放的东西都是常用的工具、花园工具一类的大家伙，但天黑后要找还是不容易。一只手拿手电、另一只手找东西也不方便，一直想添个小灯。

去年年底把很早前买来给汽车电池充电用的薄膜太阳能电池板接上几个LED和一个镍镉电池组，做了一个简单的LED灯。基本功能倒是有了，但它部分昼夜的亮着，到冬天日照短、或者连续阴雨的时候，电池蓄的电就捉襟见肘了。前些日子有些空闲，正好用来练手的PIC单片机还剩几片没用完，就拿来做了一个光控ＬＥＤ灯。

不过用单片机来控制一个ＬＥＤ灯，真是杀鸡用牛刀了。正如LD说的俺的特长就是把简单的东西搞得很复杂，

，不管了，搏大伙一笑顺带骗点分好当小学生，呵呵。

----- 开始 -----

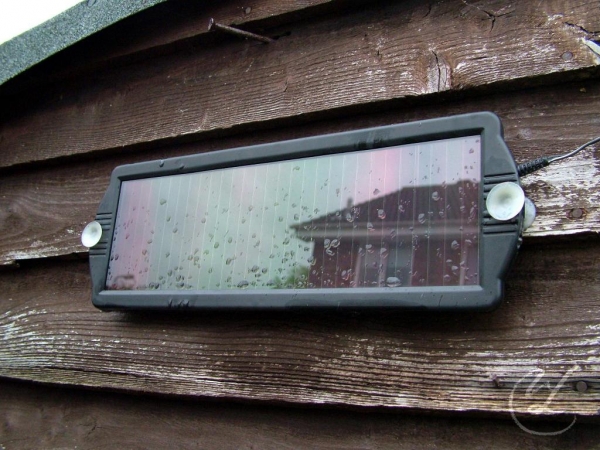

薄膜天阳能光伏电池板，18伏电压，太阳直射时大概1~2瓦的功率吧。

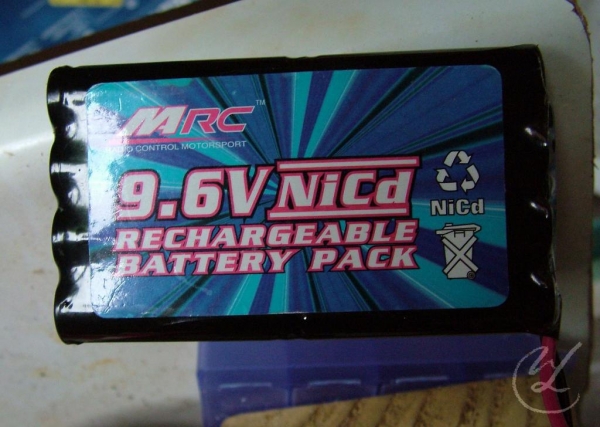

镍镉充电电池组，这是好多年前一个同事儿子电动遥控汽车里的，他儿子把车玩报废后，电池组给了俺。现在做这个灯，算是它的第二春了吧。

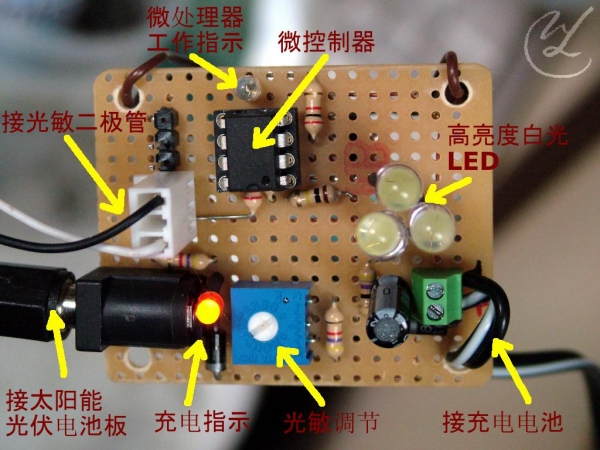

电路板正面。功能就是太阳能电池给镍镉电池充电，如果天还亮，LED不亮；如果天黑了，LED亮。功能很简单。

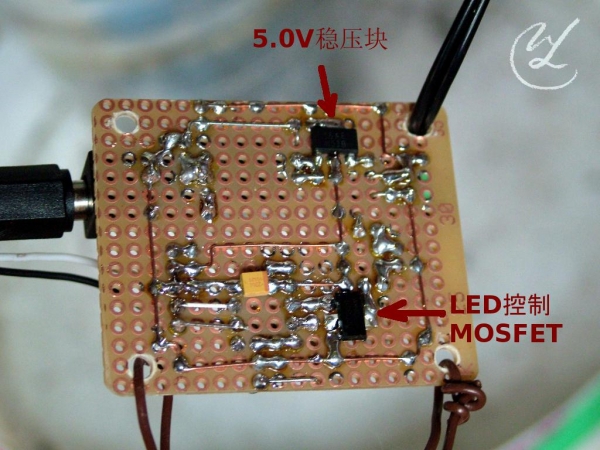

电路板背面，用了一个大功率金属绝缘栅场效应管（MOSFET)控制LED的亮、灭。还有一片稳压集成电路，用来把9.6V的电压降到5.0V给微控制器用。

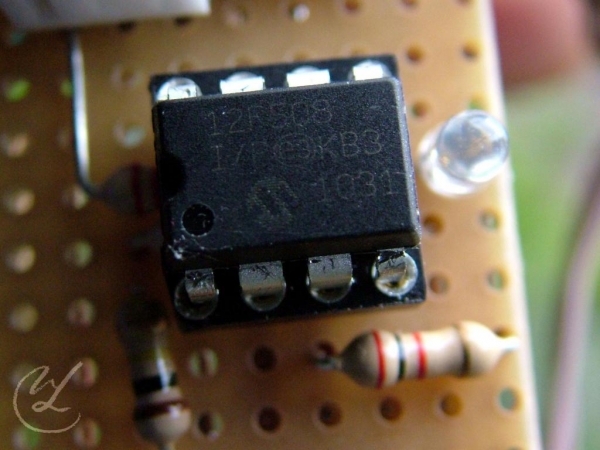

微控制器特写。这个用了Microchip的PIC微控制器，型号是PIC12F508。这是一片8位微控制器，带512字节闪存，25字节内存。控制这个灯简直是太奢侈了。

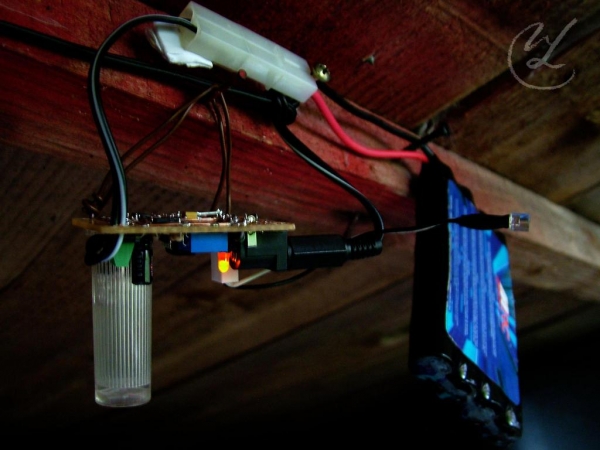

程序和电路图这种比较无聊的东东俺就略过不写了。组装完毕，钉上两颗钉子，把灯往上一挂，完工。

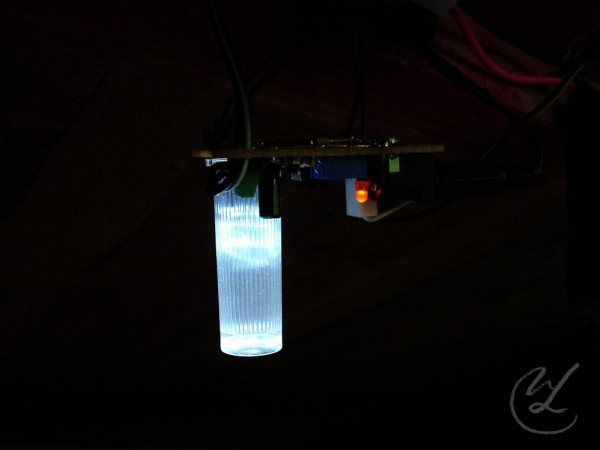

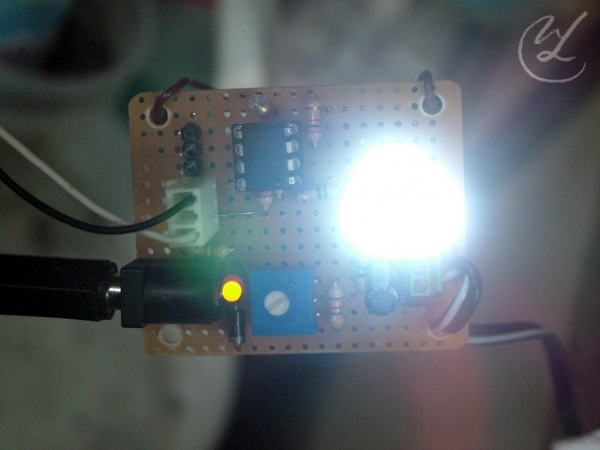

亮、亮、亮……

作者: 维京老海盗 时间: 2012-5-10 03:17
LED真亮啊，几瓦的？什么牌子的？


作者: chaos 时间: 2012-5-10 03:40

维京老海盗发表于 2012-5-9 19:17
LED真亮啊，几瓦的？什么牌子的？

照片把效果放大了，从几个旧的花园太阳能灯里拆出来的，5毫米直径，应该就是常见的10000~15000坎德拉的那种吧（3V，20~30mA左右）。

用了个大功率MOSFET（30V 10A）是因为手头只有这个，其实用一个小功率三极管就足可以了。

作者: 肖恩 时间: 2012-5-10 08:01
这难度对俺太大了，本来还想学下的，这下只能仰望了。。。

作者: 瓦片儿匠 时间: 2012-5-10 08:01
兄台果然有生活大爆炸里主人公的潜质！

作者: 舍也是得 时间: 2012-5-10 10:02
在加个声控或者红外检测就更牛了，省得有人没人都亮不是。

作者: 绝对零度 时间: 2012-5-10 21:26
想了一下，感觉可以更简化，光敏二极管直接控制一个三极管的开断，光伏电池直接就可以给蓄电池充电，不用单片机了，纯硬件解决问题。当然控制的精度不高，损耗也大。

作者: chenchanghai 时间: 2012-5-11 15:08
自己动手，丰衣足食
